全新升级       智能操控

十大功能

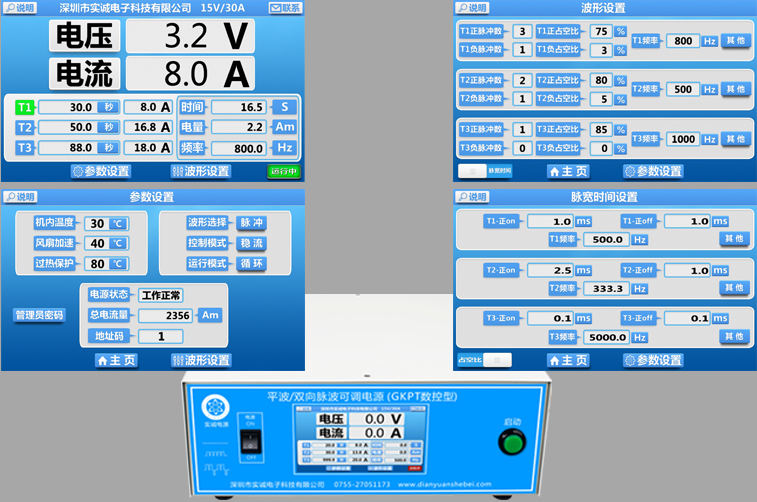

7寸触摸屏
32位CPU
自编脉冲波形
PWM+PAM控制技术
5重检测保护
密封风道
PID核心算法
多段时间设置
电流上下限报警
RS485协议

自主研发    坚持创新    拒绝山寨

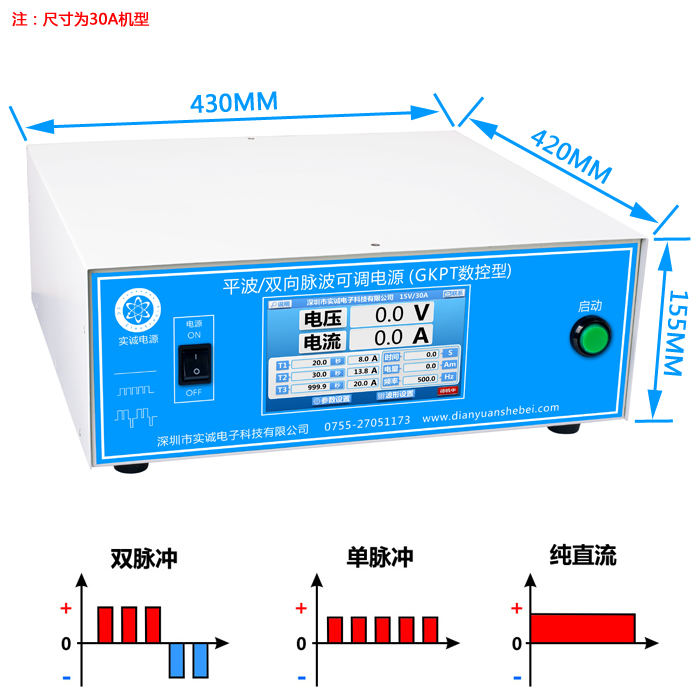

基本参数

产品品牌:深圳·实诚
产品名称:双脉冲电源(GKPT数控型)
频率:1~5000Hz(可调)
占空比:0~100%(可调)
正负脉冲数:0-10个(可调)  超百种波形组合

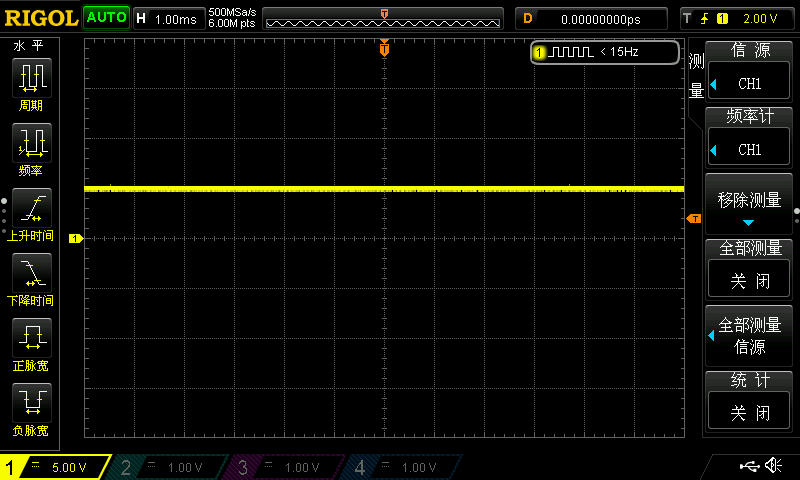

输出波形:单脉冲、双脉冲、平波(纯直流)
输出方式:稳流、稳压(可转换)
操作方式:触摸屏+RS485协议
保护方式:五重保护
冷却方式:风冷
其他功能:电流上下限报警、管理员密码
常用电压:15V 24V 36V
常用电流:10A 20A 30A 50A 80A 100A

可根据客户要求定制各类参数电源,详情请咨询客服人员。

什么是双脉冲电源?

       双脉冲电源(双向脉冲电源、正负脉冲电源)是一种可以周期换向的脉冲电源;与传统直流电源相比,双脉冲电源就是其输出正负脉冲波形、频率、占空比和平均电流密度等参数均可根据用户需要设定的脉冲电源。

       我公司根据各产业的发展趋势,采用先进的电源技术,最新研制开发出新型双脉冲电源GKPT和GKPD系列(GKPT系列为单电源式双脉冲电源,GKPD为双电源式双脉冲电源),具有核心技术,电源采用先进的PID核心控制算法,PWM+PAM控制技术,具有智能自诊断功能,设定参数简单直观,控制输出稳定。其操控界面采用工业级TFT液晶显示触摸屏,避免在恶劣环境长期工作所造成的按键和调节旋钮失灵。拥有过热、过流、过压、短路和故障等5重保护方式,采用密封风道式散热,风道不经过电子元件,增加了电源产品在恶劣环境下的使用寿命。

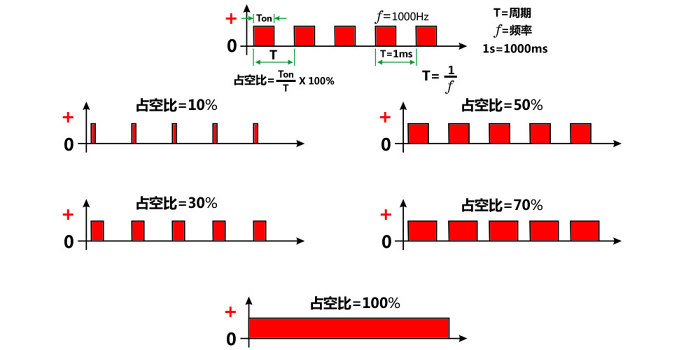

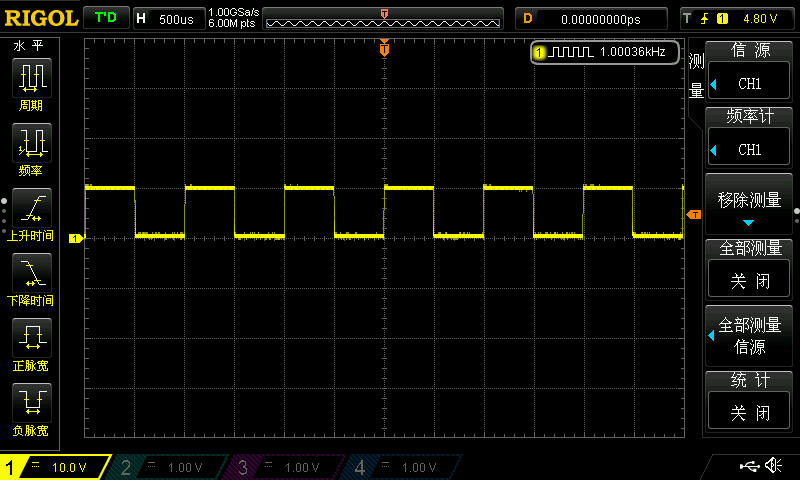

什么是占空比

占空比又名占空度、占空因数;英文:Duty Ratio,Duty Cycle.

在一串理想的脉冲周期序列中(如方波),脉冲的持续时间与脉冲总周期的比值。

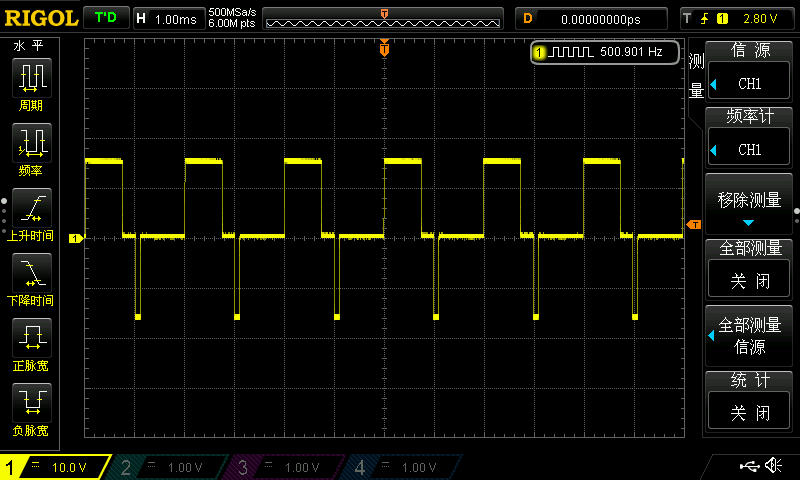

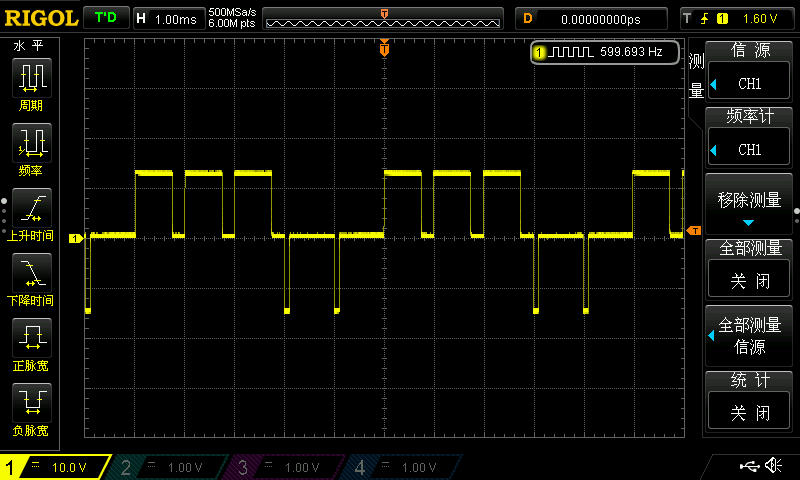

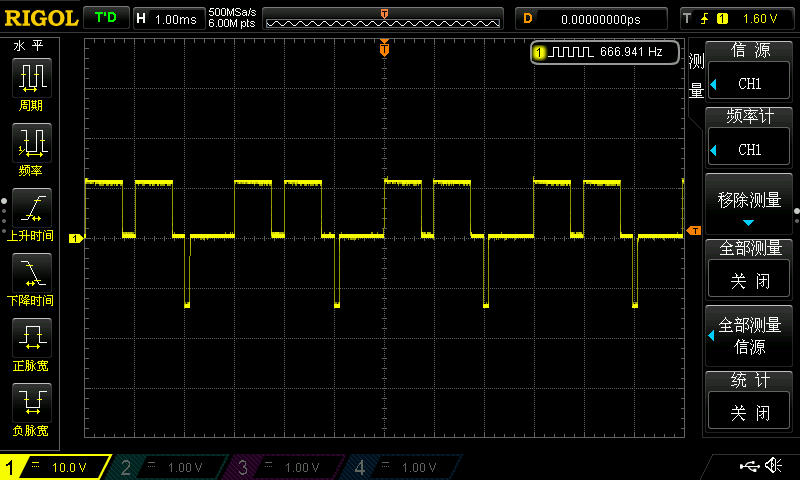

       GKPT双脉冲电源简单易用、设置方便、应用广泛,采用独特的调制技术,数字化控制,可以输出单脉冲、双脉冲、平波(纯直流)三种波形,根据需求通过设置正负脉冲数、占空比、频率或脉宽时间等参数,可以输出多种组合的波形。

双脉冲电源-应用领域

        适用于镀金、镀银、镀镍、镀锡等,可明显改善镀层性能;用于防护装饰性电镀(如装饰金)时,可使镀层色泽均匀一致,亮度好,耐蚀性强。特别是双脉冲电源的反向脉冲的阳极化溶解使阴极表面金属离子浓度迅速回升,这有利于随后的阴极周期使用高的脉冲电流密度,因而镀层致密、光亮、孔隙率低;双脉冲电源的反向脉冲的阳极剥离使镀层中有机杂质(含光亮剂)的夹附大大减少,因而镀层纯度高,抗变色能力强。
在电子、军工、航天、航空、科研、机械、装饰等许多领域有着广泛应用。

PCB电路板

半导体引线框架

精密电镀

贵金属电镀

镀铁

科学研究实验

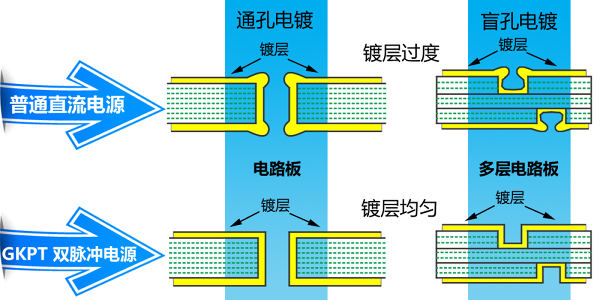

电镀示意图

因为早期直流电镀电源在镀通孔和盲孔的过程中,会因为孔中央的电流分布越少,所以会形成孔壁电镀厚度不均匀,俗称“狗骨现象”。
双脉冲电源则利用正镀和反镀的方式使得被镀物的死角表面可以平整。
特别适合PCB的微孔、深孔、盲孔电镀、IC框的电镀、复杂形状的贵金属电镀,使用双脉冲电源电镀,可提高其深镀能力,使镀层均匀、致密,不脱落。

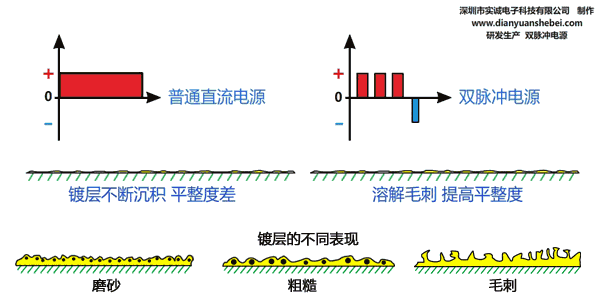

       双脉冲电源在电镀领域上有着广泛应用,在输出一组正向脉冲电流之后引入一组反向脉冲电流,正向脉冲持续时间长,反向脉冲持续时间短,大幅度、短时间的反向脉冲所引起的高度不均匀阳极电流分布会使镀层凸处被强烈溶解而整平,从而既可得到更平整的镀层,亦可节约了贵金属,减少溢金。根据一些厂家的所提供的数据测算,可节约5%-20%。

直流、单脉冲和双脉冲条件下的Ni-P镀层表面SEM形貌对比

SEM-1.1

直流

SEM-1.2

单脉冲

SEM-1.3

双脉冲

由三种电镀条件下的SEM图可以看出,双脉冲条件下的镀层表面最为平整致密,均匀性好,单脉冲次之,直流条件下镀层表面不够平整,均匀性也不好。

双脉冲条件下的镀层质量依次优于单脉冲条件的优于直流条件下的,这与它们的腐蚀电位的比较结果是相辅相成的,镀层表面越是平整致密,腐蚀电位越正,耐蚀时间越长。双脉冲条件下由于有反向脉冲电流的存在,使得镀件表面快速溶解掉凸起部分和毛刺,反向脉冲又有利于减薄扩散层的实际厚度,提高阴极电流效率。

同类产品对比

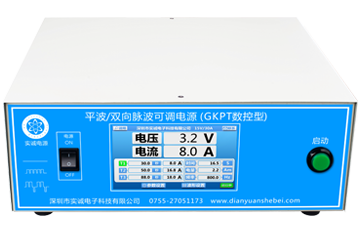

GKPT-12

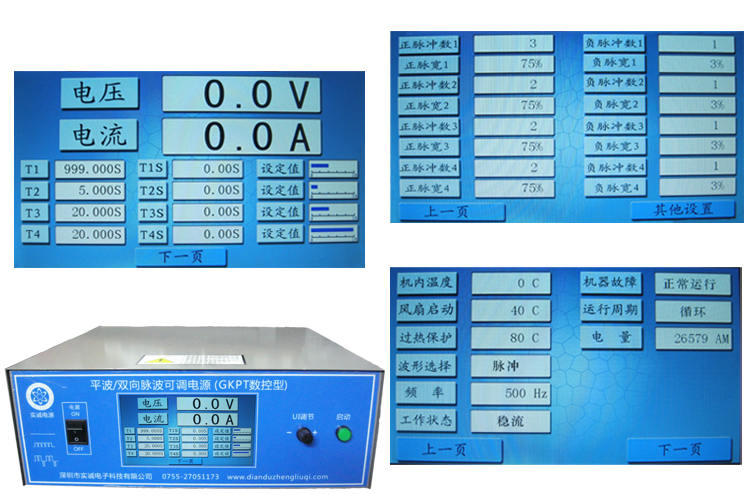

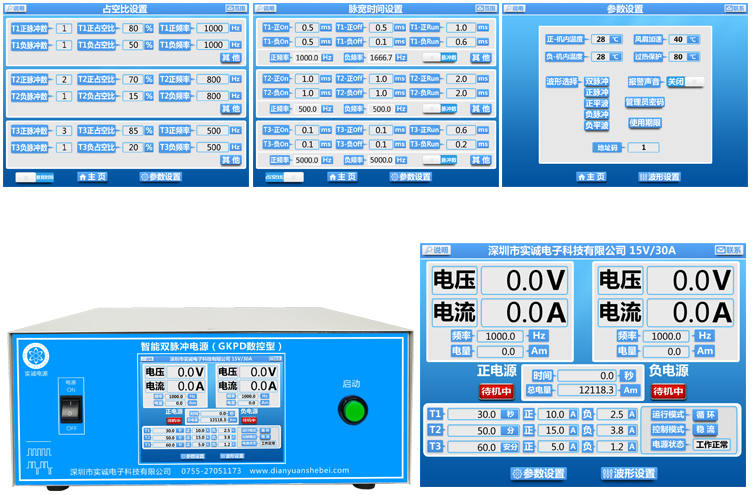

  • 7寸液晶屏  参数详细  显示直观

  • 触摸屏输入  精确控制  调节参数方便

  • 设置脉冲数、占空比能组合多种波形

  • 5重智能保护功能  全面保护

  • 自主研发 多核心32位CPU设计


    操作简单 显示直观

VS

  • 显示方式

  • 输入方式

  • 输出功能

  • 保护功能

  • 特   点

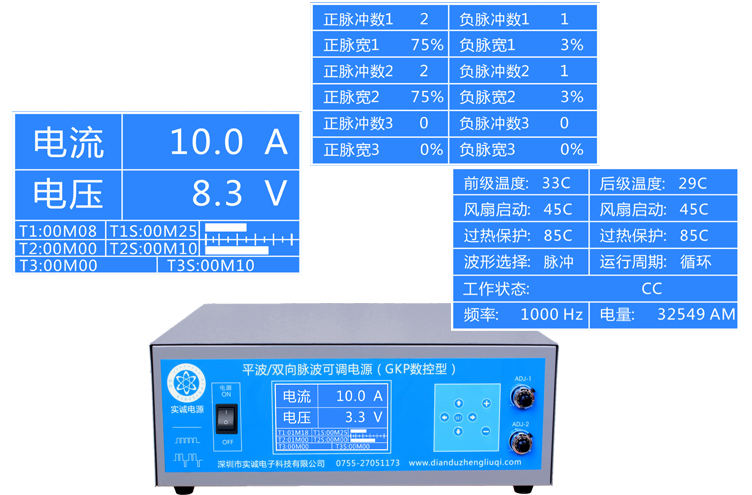

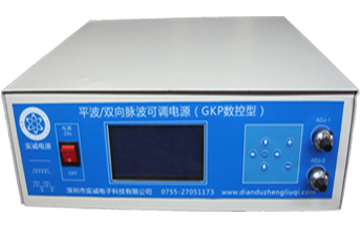

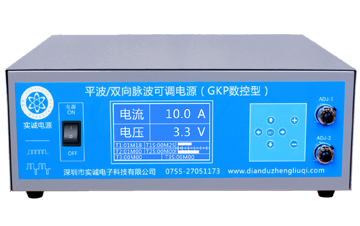

GKP

  • 单色小屏显示  参数显示不全

  • 按键输入  设置参数繁琐复杂

  • 频率低  旋钮控制  输出精度差

  • 简单保护

  • 设计落后  功能少  基本淘汰

0
Hz
频率
0
%
占空比
0
脉冲数
0
ms
脉宽时间

客户案例

1、多间专业生产IC引线框架的半导体公司均有使用本公司的双脉冲电源。

2、国内多间大学均有采购或定做各类特殊科研用途的单、双脉冲电源。

3、多间从事精密电镀行业的技术员指定采购本公司的双脉冲电源。

4、为多家制造连续镀银电镀生产线的设备公司长期提供双脉冲电源。

常见问题解答

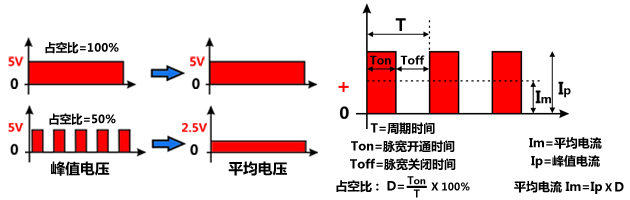

什么是平均、峰值电压(电流)?

峰值电压(peak voltage): 电压从零电压到最高点的电压称为峰值电压,也就是最大电压。

平均电压=峰值电压X占空比(电流同理)

怎么选择合适的电流?

       我公司的脉冲电源系列都是平均电流机型,和一般直流电源一样,根据镀液体积或工件面积的电流密度来选择。一般脉冲电源的峰值电压为15V,常用电流有5A、10A、20A、30A、50A、80A、100A等。

10A以下显示精度为0.01A,100A以下显示精度为0.1A。

(可定制各种电压电流机型)

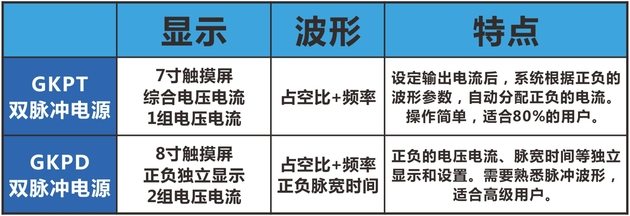

怎么选择双脉冲电源?

我公司最新的双脉冲电源是GKPT系列和GKPD系列,

GKPT系列为单电源式双脉冲电源,GKPD为双电源式双脉冲电源。

怎么比一般的直流电源贵?

       双脉冲电源比一般的直流电源除了硬件上要复杂很多,还有软件系统上的研发投入,软件的操作和稳定性关乎电源的整体性能。由于软件技术难度高和投入研发成本大,所以有些厂家选择了山寨,由于兼容性问题,存在诸多毛病、缺陷。

       我公司的双脉冲电源,硬件和软件系统均是自主研发设计的,电源采用先进的PID核心算法,PWM+PAM控制技术,具有智能自诊断功能,拥有核心技术,不断改进创新,非山寨产品可比。

       我公司的脉冲电源系列都是平均电流机型,即显示、设置均为平均电流;如:30A的机型,在占空比50%也有30A电流输出。 其他部分厂家电源规格使用的是峰值电流标识,机型为峰值30A的,其平均电流只有10A,严重缩水3倍。

售后服务如何?

自主研发生产,整机免费保修一年,终身免费升级软件系统程序。

一般为返厂维修,24-72小时内维修测试完毕,视情况可提供上门维修服务。

我公司是一般纳税人公司,可开具16%增值税专用发票。

(学校购买使用,提供两年免费保修)

相关视频

详情咨询 电话:0755-27051173 手机:18899764805 陈先生

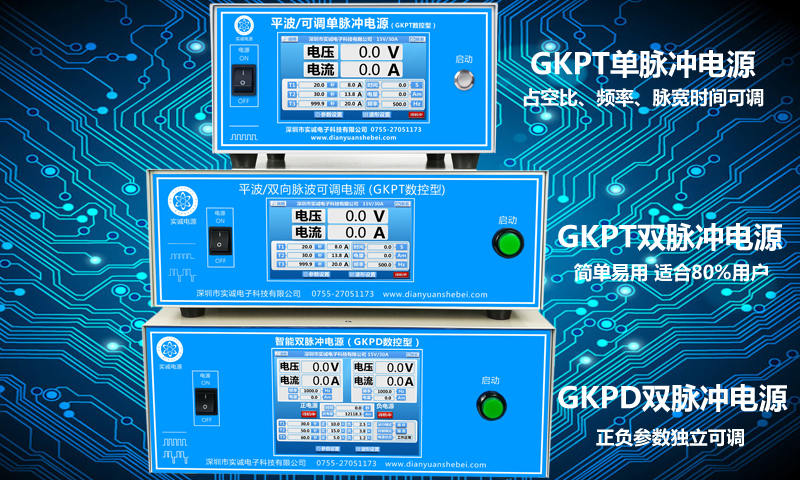

GKPT 单脉冲电源

详情点击访问

GKPT 单脉冲电源

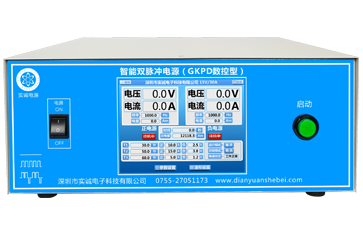

GKPD 双脉冲电源

详情点击访问

GKPD 双脉冲电源

可根据客户要求定制各类参数电源,详情请咨询客服人员。
