脉冲电镀电源

flyingbatman — Mon, 27 Oct 2008 06:49:36 +0000

产品名称：?脉冲电镀电源

型号：GKP-FB4-30A/15V

产品用途：适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域；镀金、镀银等贵重金属的精密电镀。

【产品简介】

? ? ? ?GKP系列脉冲电镀电源是最新一代电镀电源产品，又名平波/双向脉波可调开关电源；它通过将工频交流电整流为直流高压电源，通过高频电压变换及高频整流产生低压大电流电源，再通过LC滤波成纯直流电源，然后送到一个不对称的全桥变换电路（又称斩波电路），产生一个人为的平波（即纯直流）或双向脉冲方波输出。由于采用了先进的工作原理，使用双核微电脑控制，大屏幕LCD显示，所以，本开关电源具有外形美观，显示直观，控制速度快，节能、轻便、输出波形可调波形的占空比可调，容易操作等一系列普通电源不具备的优点。GKP系列开关电源采用MOTOROLA、IR、FAIRCHILD等公司的半导体元件制造，工作可靠、功能完善，用途广泛,特别适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域；镀金、镀银等贵重金属的精密电镀。

【产品用途】

适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域；镀金、镀银等贵重金属的精密电镀。

脉冲电镀电源具有以下特点：

1．可靠性强，保证设备安全运行，减少故障发生。

2．保护功能全面，有输入过压保护、欠压保护、短路保护、输出过热、过流缺相保护等。

3．体积小、重量轻、效率高、控制精度高,节省电能和使用空间。

4．技术含量高，稳定性强，提高工作效率。

5．数字显示,直观明了。

6．控制方式分为近控或远程控制(PLC分体式)、多台集群控制，操作简单方便。

7．箱体使用镀锌板烤粉，设备内部设计为密封结构，防酸碱、耐腐蚀，增加了电源产品在恶劣环境下的使用寿命。

【电源工作原理】

【技术参数】

输出波形	平波、正反向脉冲方波可调
可调脉波频率范围	3～1200Hz
正负脉波组合个数?	正10个??负10个?共121个
正负脉冲占空比调节范围	0～100%?
最大电量置数	999999
计时时长最大	9999?S
平波时纹波系数	≤5%
转换效率?	≥90%
控制精度	≤0.1A/V
电压稳定值	≤0.5%
电流稳定值?	≤1%
输出电压	0～15V
输出电流	0～30A
输出控制方式?	稳压/稳流可转换
输出保护方式?	在额定值时限压、限流及过热保护
输入保护方式	欠压保护
工作方式	可满载不间断工作
冷却方式	强迫风冷

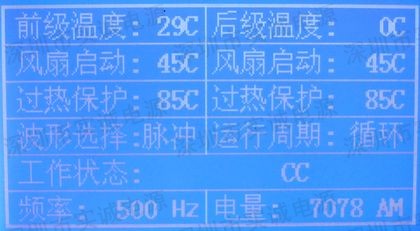

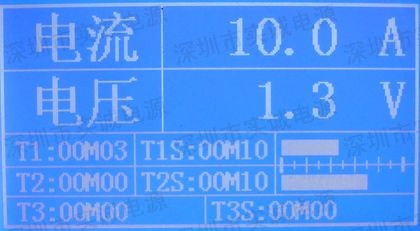

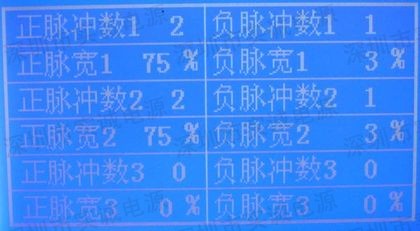

【操作界面】

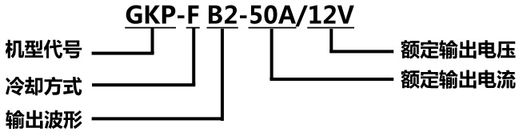

【常规电源型号命名】

机型代号	GK:???高频开关电源
	GKP:??微电脑控制型高频开关电源
	GKRS:??485总线通信控制高频开关电源
冷却方式	F:风冷??S:水冷??Y:油浸式水冷
输出波形	B1:?标准脉冲方波(频率已设定不可调)
	B2:?平波(又称纯直流)
	B3:?单向可调脉波(输出频率、占空比、脉波数可调)
	B4:?平波/双向可调脉波
	B5:?平波/混合波双向可调脉波
额定输出电流	20:?20A????500:?500A????1000:?1000A
额定输出电压	06:?6V?????12:?12V?????24:?24V

注：特殊订制电源型号另外给出

【产品规格】

型 ? ? ?号	规格/MM	冷却方式	输出电流/DC.A	输出电压/DC.V
GKP-FB4-20A/15V	430×410×150	风冷	20A	15V
GKP-FB4-30A/15V	430×410×150	风冷	30A	15V
GKP-FB4-100A/20V	430×410×150	风冷	100A	20V

※ 我公司在电流：1~10000A；电压：1~500V，可据客户要求快速定制各类特殊规格用于不同功能用途的电源产品。
